類型：彈簧試驗機 產品熱度：

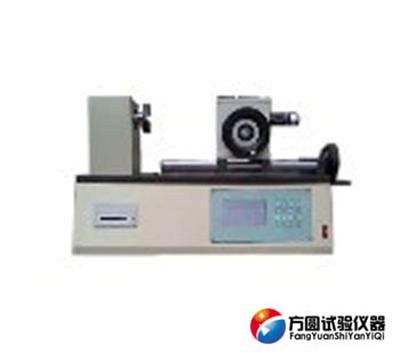

產品概述 TNS臥式彈簧扭轉試驗機由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成，適用于對各種扭轉彈簧，蝸卷彈簧做扭轉試驗
索取價格產品介紹
產品概述
TNS臥式彈簧扭轉試驗機由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成，適用于對各種扭轉彈簧，蝸卷彈簧做扭轉試驗，在一定的轉角下測定彈簧的扭矩，或在一定的扭矩下測定彈簧的轉角，也可用于其它彈性元件和磨擦機構的扭轉試驗。該試驗機通過電機、減速機、齒輪的傳動，帶動扭轉彈簧作往復運動，實現對扭簧的扭轉性能的檢測。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。主要使用于彈簧制造，低壓電器，動力機械，大專院校及科研單位實驗試等單位。
【主機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優
質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，主傳動軸采用合金結構鋼淬火處理，
保證其使用壽命。試樣的安裝、拆卸方便、快捷。
【傳動系統】采用蝸輪蝸桿減速器傳動，保證傳動的均勻、穩定及傳動精度。
【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度θ，高精度輸出對稱性扭矩
傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ。數據處理試件的最大扭
矩、最大扭轉角度、扭轉強度等。
【安全保護裝置】達到設置次數自動停機。
工作條件:
試驗機在下列條件下正常工作:
(1)在室溫20±10 ℃ 范圍內,相對濕度≤80%;
(2)在穩固的基礎上放置;
(3)在周圍無振動,無腐蝕性介質和無強電磁場干擾的清潔的環境中;
(4)電源電壓的波動范圍不應超過額定電壓的±10%。
|
序號 |
項 目 名 稱 |
規 格、參 數 及 指 標 |
|||
|
1 |
產品型號 |
TNS-S5000 |
TNS-S2000 |
TNS-S1000 |
TNS-S500 |
|
2 |
最大試驗扭矩MN （Ｎmm） |
5000 |
2000 |
1000 |
500 |
|
3 |
扭矩最小讀數值 （Ｎmm） |
0.5 |
0.2 |
0.1 |
0.05 |
|
4 |
扭矩精確測量范圍（Ｎmm） |
500-5000 |
200-2000 |
100-1000 |
50-500 |
|
5 |
扭轉角最大讀數值( o ) |
9999.9 |
|
|
|
|
6 |
扭轉角最小讀數值( o ) |
0.1 |
|
|
|
|
7 |
扭矩盤間最大距離（mm） |
≥160 |
|
|
|
|
8 |
扭矩示值相對誤差 |
≤±1.0% |
|
|
|
|
9 |
扭矩示值重復性相對誤差 |
≤1.0% |
|
|
|
|
10 |
工作電壓(v) |
AC220V±10% |
|
|
|
扭轉試驗機的工作環境要求
1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；
2、相對濕度不大于80%；
3、在穩固的基礎上正確安裝；
4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中
5、電源電壓的波動范圍不應超過額定電壓的10%。
