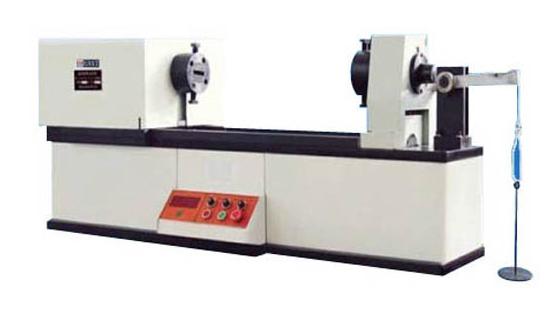

EZ系列線材扭轉試驗機EZ-1/EZ-3/EZ-10，依據GB/T239-1999線材扭轉試驗方法規定的技術要求制成。是我廠研制的一種數顯計數的新型線材扭轉試驗機，該試驗機有三種旋轉速度：30；60；120轉/分，主要用于￠0.1mm-￠20.0mm金屬線材的扭曲試驗。EZ-1/3/10金屬線材扭轉試驗機用于測定金屬線材在單向或雙向扭曲中承受塑性變形的能力及顯示線材的表面和內部缺陷。為生產線材和使用線材的單位提供了可靠的測量手段。

試樣夾持方法

1.液壓夾緊鉗口一套。鉗口由原來的2個加塊設計為3個加塊，從三個方向?qū)υ嚢暨M(jìn)行加緊；

2.增加液壓油泵站一套；

3.電氣控制油壓，控制進油與回油，控制鉗口的松開與加緊；

4.油壓閥門部分透過調節液壓油的流量來調節鉗口夾持的大小，最大夾持力可達到2噸；

EZ-1/3/10金屬線材扭轉試驗機操作說明

1.試件的長短按GB/239-1999金屬線材扭轉試驗方法規定：Φ1.0—Φ5.0            L==100d

2.試樣盡可能平直，必要時可用手嬌直，當用手不能嬌直時，可將試樣置于木材.塑料.銅質表面上，用這些相同材料制成錘子或其它方法輕輕校直，但不能傷及表面，也不得扭曲試樣，局部有硬彎的線材不得用于試驗。

3.轉速選擇與調整

速度的選擇按GB/239-1999表3選擇并調整

線材公稱直徑d或特征尺寸D（mm）         單向扭轉次數r/min

鋼1.0~<1.5                            60

銅及銅合金1.5~<3.0                     90

鋁及鋁合金3.0~<3.6                     60

4.試樣的裝夾：

觀察右邊旋轉夾頭上的兩個緊固試樣螺釘，是否在垂直于設備底面上下位置上，如不在，可將左夾頭向左推，讓夾頭頂位數字鎖定開關按動任一旋向按扭開關，使夾頭上的緊固試樣螺釘旋轉到垂直于設備底面的上下位置上。以利于裝夾及調整。

把選好的試樣一端插入任一夾頭中，調整上下兩個緊固螺釘，使試樣的軸線與夾頭上的中心線對正，旋緊兩個緊固螺釘，然后再把另一端置入另一夾頭中，用同樣的方法調整中心位置并夾緊即可。

5.為使試樣在試驗過稱中平直，施加一定的拉緊力，這種拉緊力不得大于該試樣線材公稱抗拉強度相應力值的２％，該試驗機采用重力砝碼加力，選好相應重量的砝碼放在左邊的砝碼托盤上即可。

f根據需要選擇適當?shù)男颍聪鄳?yīng)的旋向按扭開關試驗開始，直到試樣斷開，左夾頭在重力砝碼的拖動下壓在數字鎖定開關上，計數被鎖定，電機斷電，試驗結束，

如試驗前計數器顯示不為零，按清零后在試驗。

6.維護與保養，在夾頭滑軌部分每一個月上一次20#機油（將夾頭右拉即可露出滑動軸，即可上油，三個月擦洗一次并上20#機油，防止銹蝕及油泥，減少軸向加力的阻力）。

型號EZ-1  EZ-3  EZ-10

檢測線材直徑﹙mm﹚￠0.1-1.0￠1.0-3.0￠3.0-10.0￠10.0-20.0

兩夾頭同軸度﹙mm﹚0.4

移動導軌在全長范圍內的平直度﹙mm﹚＜0.2

兩夾頭間最大距離﹙mm﹚550

扭轉盤旋轉速度﹙轉/分﹚30.6±10％

鉗口硬度HRC 55~65

軸向加力砝碼±1％

試驗機工作噪聲＜70dB﹙A﹚

工作電壓﹙V﹚AC380V
