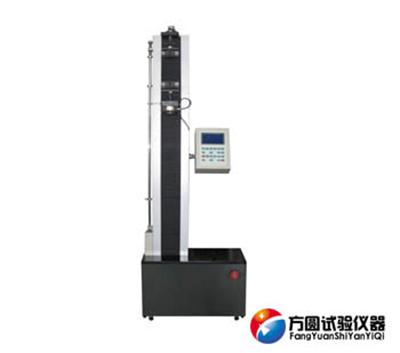

WDS-500N數顯電子拉力試驗機

類型：液晶顯示電子萬能試驗機產品熱度：

濟南方圓生產的WDS-500N數顯電子拉力試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、

索取價格

產品介紹

濟南方圓生產的WDS-500N數顯電子拉力試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。

數顯電子拉力試驗機可分為種WDS-01、WDS-02、WDS-05、WDS-1、WDS-2、WDS-5六種型號，WDS-05是其中的一個型號的，該機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

該機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

1.綜合性測試平臺

微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

2.試驗力測量

負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。

3.位移測量

采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統

采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。

4.變形測量系統

可根據試驗標準的要求來選配大變形測量系統

5.保護裝置

根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。具有過載、過流、漏電等保護功能。

型號	WDS-500N
測量參數	最大試驗力	500N
試驗機級別	0.5級/1級
試驗力測量范圍	0.2%~100%FS
試驗力示值相對誤差	±0.5%以內
試驗力分辨力	1/500000FS
大變形測量范圍	10~800mm
大變形示值相對誤差	±0.50%以內
大變形分辨力	0.008mm
橫梁位移示值相對誤差	±0.5%以內
位移分辨力	0.03μm
控制參數	力控速率調節范圍	0.01~5%FS/S
力控速率相對誤差	±1%設定值以內
橫梁速度調節范圍	0.001~500mm/min
橫梁速度相對誤差	設定值的±1%以內
恒力、恒變形、恒位移控制范圍	0.5%~100%FS
恒力、恒變形、恒位移控制精度	設定值≥10%FS時, 設定值的±0.1%以內; 設定值＜10%FS時, 設定值的±1%以內;
其它	橫梁最大行程	790mm/930mm(加高240mm)/1280mm(加高490mm)
主機尺寸	570mm×430mm×1400mm/1650mm(加高240mm)/1530mm(加高490mm)
電源	220±10%;400W
主機重量	約150kg
